製品案内
各部材質、冷却ユニット、過熱システム、循環システムなど各種オプションも取り揃えております。
材料、目的に合わせてご検討ください。
■ 超微粒化装置 ｢ナノマイザー｣ ラボタイプ
【 概要 】
簡単操作で、不可能を可能に！
ラボでの研究・開発に最適な湿式微粒化装置です。
【 特徴 】

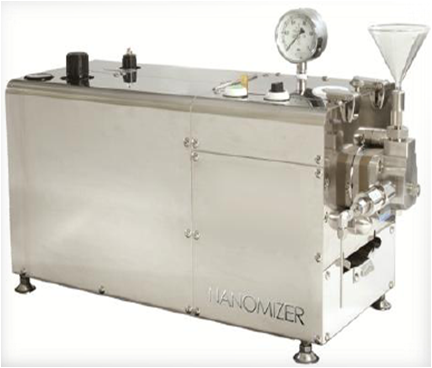

| 型式 | NMS-200L | NMS-200ED | NMS-2000ARL | |
|---|---|---|---|---|
| D10 | D08 | D10 | D10 | |
 |
 |
 |
||
| 最大処理圧力 | 200 MPa | 200 MPa | 200 MPa | 200 MPa |
吐出時 |
7.8 mL/s | 5.0 mL/s | 15.0 mL/s（倍吐出） | 6.9 mL/s |
| 最大 平均処理量 |
6.4 L/h | 4.1 L/h | 16 L/h（定吐出） | 10 L/h |
| 外形寸法 | W 548×D 349×H 517 | W 767×D 383×H 757 | W 723×D 282×H 439 | |
| 質量 | 38 kg | 85 kg | 67 kg | |
| プランジャー 径 |
10 mm | 8 mm | 10 mm | 10 mm |
| ストローク | Max. 50 mm | |||
| 駆動方式 | サーボモータ + ボールネジ駆動式 | エア駆動式 | ||
| 駆動力 | 0.75 kW | 1.5 kW+1.5 kW | Φ200 Air Cylinder | |
最大 |
3.9 mL | 2.6 mL | 7.85 mL | 3.9 mL |
内部滞留量 |
3.0 mL | 3.3 mL | 66.5 mL | 3.0 mL |
| 最小 試料必要量 |
6 mL | 75 mL | 10 mL | |
| 試料投入方式 | ルアーロック金具、 100 mL ガラス漏斗 |
500 mL SUS漏斗 | ルアーロック金具、 100 mL ガラス漏斗 |
|
| 最大投入粒径 | Max. 30μm（推奨 10μm 以下） | |||
| 操作方法 | カラーLCDタッチパネルにて操作 | サイクル／ 連続運転切替スイッチにて操作 |
||
| 運転モード | 手動（1サイクル）、 |
定吐出、倍吐出、 異種吐出運転、単軸選択運転 |
1サイクル or 連続の 2モード運転 |
|
| 制御方式 | 吐出速度による圧力制御 | 吐出速度による圧力制御 | レギュレータによる圧力制御 | |
| 電源 | 3 Φ AC 200 V | － | ||
| 消費電力 | 1.5 kVA | 6 kVA | － | |
| 電源ケーブル | AC 250 V 15 A 5 m | AC 250 V 30 A 5 m | － | |
| 電源接続 | ソケット： 接地+3Pコンセント プラグ無し | － | ||
| エア供給 | － | 900 NL/min 以上 | ||
| 冷却水 | オプション 5 L/min（at 15℃） | |||
※最大処理圧力は、その時のプランジャ動作速度により変化します。
装置剛性は200MPaを基準に設計されていますが、モーター過熱・モーター過負荷にならない圧力での運転
を推奨します。
■ 微粒化装置 ｢ナノマイザー｣ 量産タイプ
【 概要 】
インラインでの高効率・高品質な乳化・分散により、省スペース、省エネルギーの生産工程を実現！
【 特徴 】
| 型式 | NMS-BUPS200 |
 |
|
|---|---|
| 圧力 | 200 MPa（Max） |
| 処理量 | 64 L/h（Max） |
| 電源 | 3 phase AC 200 V 22 kVA |
| 外形寸法 | 600(W)×1600(D)×1195(H)mm |
| 重量 | 500 kg |
